Growatt Wechselrichter-Integrationsleitfaden – Modbus TCP

Um sicherzustellen, dass Ihr Wechselrichter reibungslos in das HEMS-System integriert werden kann, empfehlen wir Ihnen, die folgenden Schritte zu befolgen:

Schritt 1 – Bestätigen Sie die Verbindungsmethode und Schnittstellenparameter des Wechselrichters zum HEMS-System

  • Zwischen dem HEMS-Controller und den meisten Growatt-Wechselrichtermodellen besteht eine Modbus-TCP-Kommunikation. Nach der Verbindung mit demselben lokalen Netzwerk und der Konfiguration der Parameter können die beiden Geräte miteinander kommunizieren.
  • Informationen zum genauen Standort der Netzwerkschnittstelle sowie zu den werkseitigen Standardparametern und der Methode zum Ändern dieser Parameter finden Sie im Benutzerhandbuch des Growatt-Wechselrichters.

Schritt 2 – Stellen Sie die richtige Verbindung zwischen Wechselrichter und HEMS-Controller her

  • Konfigurieren Sie gemäß den Modbus-TCP-Schnittstellenparametern des Growatt-Wechselrichters die IP, den Port und andere Parameter des Wechselrichters in den Untergeräteinformationen der enjoyelec-App.
    (Schnittstellenparameter und Konfigurationsmethoden des HEMS-Controllers finden Sie in den ausführlichen Beispielen weiter unten oder im Benutzerhandbuch und anderen Materialien.)

Schritt 3 – Schnittstellenparameter in der enjoyelec App eingeben

  • Nach Abschluss der Konfiguration wird der Growatt Inverter in das HEMS-System integriert und ermöglicht Ihnen Funktionen wie die Abfrage und Steuerung des Gerätes über die App.

Beispiel

Nachfolgend wird der Prozess der Integration des Wechselrichters in das HEMS-System am Beispiel des Growatt-Wechselrichtermodells SPF 5000TL HVM-WPV detailliert erläutert :

Schritt 1 – Verbindungsmethode und Schnittstellenparameter des Wechselrichters zum HEMS-System bestätigen

SPF 5000TL HVM-WPV:



  • Der Growatt-Wechselrichter benötigt das ShineWIFI-X-Modulzubehör (das auf der Growatt-Website erworben werden kann), um über WLAN eine Verbindung zum lokalen Heimnetzwerk herzustellen.

Spezifikation der Growatt-Wechselrichterschnittstelle:

  • Schließen Sie das ShineWIFI-X-Modul an den USB-Anschluss (7) des Wechselrichters an. Stellen Sie sicher, dass das ShineWIFI-X-Modul erfolgreich eingeschaltet wurde.
  • Es muss sichergestellt werden, dass sich ShineWiFi-X und der Controller im selben LAN-System befinden (z. B. unter demselben Router).
  • Nachfolgend finden Sie den Konfigurationsprozess des ShineWiFi-X-Datenloggers für den Server mit der statischen Angabe.

* Tipps:

  • Es wird empfohlen, für das Kommunikationsmodul des Growatt-Wechselrichters eine feste IP festzulegen. Achten Sie jedoch darauf, dass es nicht zu IP-Konflikten mit anderen Geräten im lokalen Netzwerk kommt.
  • Notieren Sie die feste IP des Growatt-Wechselrichters und geben Sie sie später in die Enjoyelec-App ein.

Schritt 2 – Stellen Sie die korrekte Verbindung zwischen dem Wechselrichter und dem HEMS-Controller her.

Stellen Sie eine Verbindung über Modbus TCP her. Dabei ist es erforderlich, dass sich Wechselrichter und HEMS-Controller im selben lokalen Netzwerk befinden.

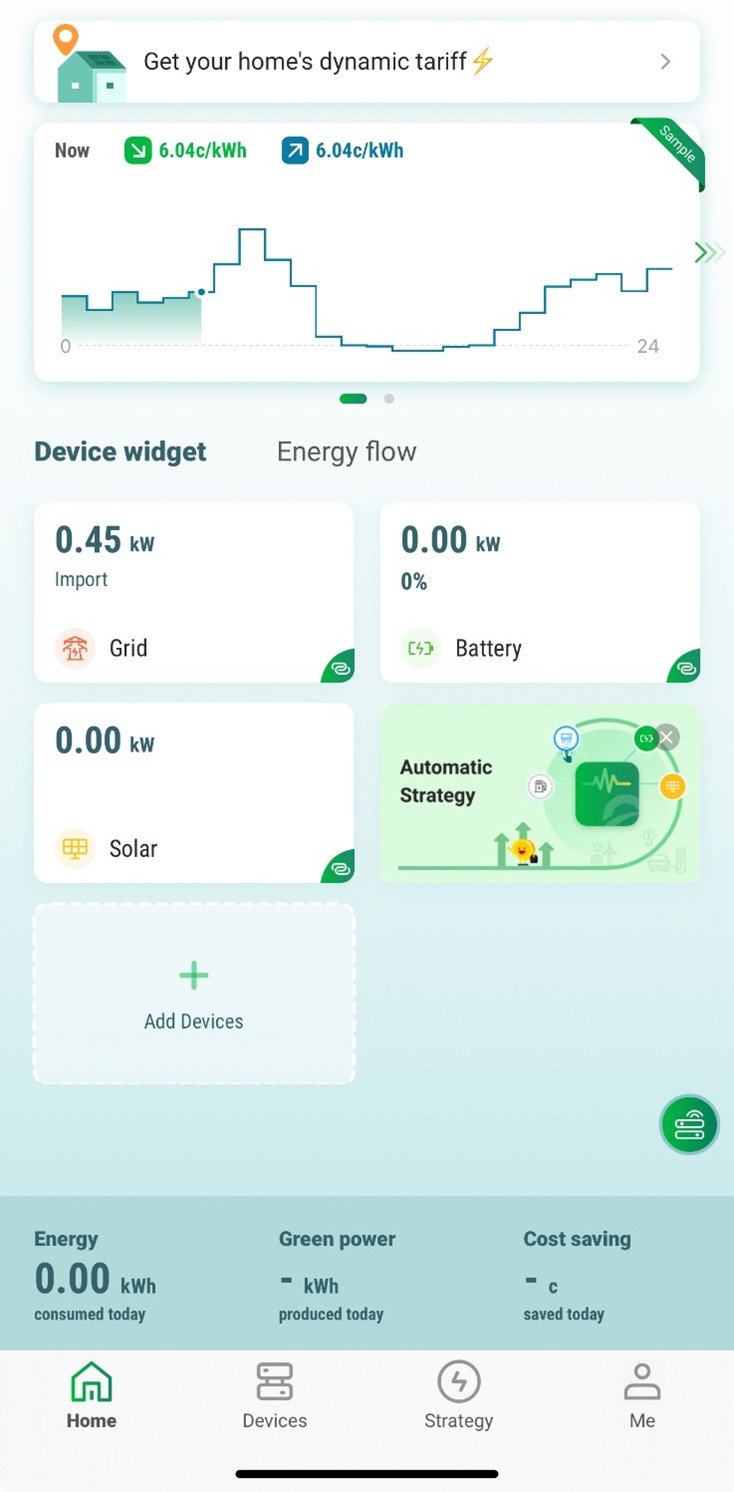

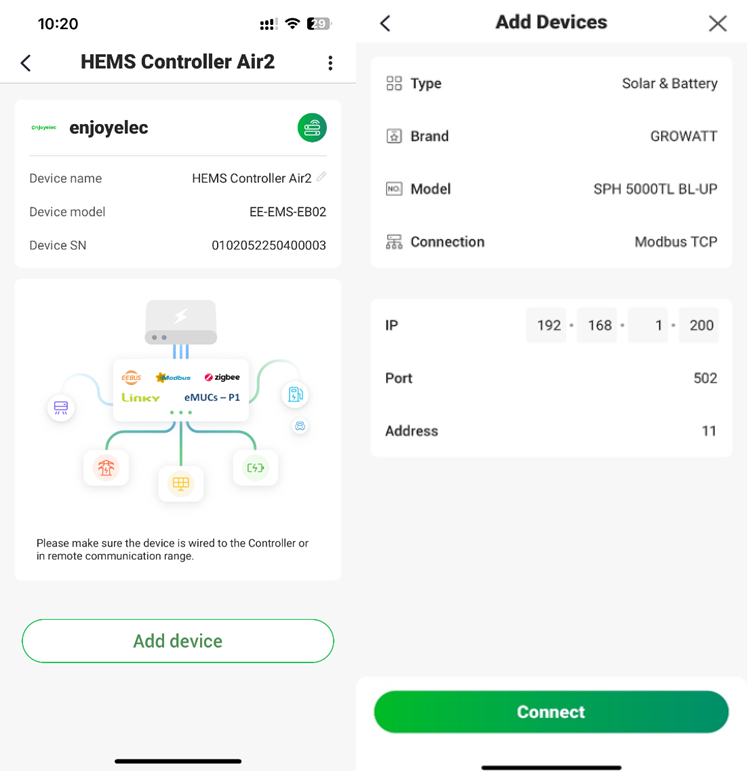

  • Fahren Sie nach der Bindung des HEMS-Controllers mithilfe der enjoyelec-App mit der Konfiguration des Untergeräts fort und geben Sie die Parameter des Wechselrichters ein:
  • Nachdem der HEMS-Controller eine Verbindung mit dem Wechselrichter hergestellt hat, können Informationen zum Wechselrichter über die App abgerufen werden.
