Kostal Wechselrichter-Integrationshandbuch

Um sicherzustellen, dass Ihr Wechselrichter reibungslos in das HEMS-System integriert werden kann, empfehlen wir Ihnen, die folgenden Schritte zu befolgen:

Schritt 1 – Bestätigen Sie die Verbindungsmethode und Schnittstellenparameter des Wechselrichters zum HEMS-System

  • Zwischen dem HEMS-Controller und den meisten Kostal-Wechselrichtermodellen besteht eine Modbus-TCP-Kommunikation. Nach Anschluss an dasselbe lokale Netzwerk und Konfiguration der Parameter können die beiden Geräte miteinander kommunizieren.
  • Informationen zum genauen Standort der Netzwerkschnittstelle sowie zu den werkseitigen Standardparametern und der Methode zu deren Änderung finden Sie im Benutzerhandbuch des Kostal-Wechselrichters.

Schritt 2 – Stellen Sie die richtige Verbindung zwischen Wechselrichter und HEMS-Controller her

  • Konfigurieren Sie gemäß den Modbus-TCP-Schnittstellenparametern des Kostal-Wechselrichters die IP, den Port und andere Parameter des Wechselrichters in den Untergeräteinformationen der enjoyelec-App.
    (Schnittstellenparameter und Konfigurationsmethoden des HEMS-Controllers finden Sie in den ausführlichen Beispielen weiter unten oder im Benutzerhandbuch und anderen Materialien.)

Schritt 3 – Schnittstellenparameter in der enjoyelec App eingeben

  • Nach Abschluss der Konfiguration ist der Kostal Wechselrichter in das HEMS-System integriert und ermöglicht Ihnen Funktionen wie die Abfrage und Steuerung des Gerätes über die App.

Beispiel

Nachfolgend wird der Prozess der Integration des Wechselrichters in das HEMS-System am Beispiel des Kostal-Wechselrichtermodells PLENTICORE S G3 detailliert erläutert :

Schritt 1 – Verbindungsmethode und Schnittstellenparameter des Wechselrichters zum HEMS-System bestätigen

PLENTICORE S G3:

  • Der Kostal Wechselrichter verfügt über einen RJ45-Anschluss, der den Anschluss des Wechselrichters an das Netzwerk ermöglicht.

Der Klemmenraum lässt sich durch Zusammendrücken der Halteklammern öffnen. Der Klemmenraum enthält:

  • Das Smart Communication Board (SCB) ist die Kommunikations- und Schnittstellenzentrale. Auf dem SCB befinden sich sämtliche Anschlüsse zur Kommunikation mit anderen Komponenten. Der Ethernet-Anschluss befindet sich an der mit „10“ gekennzeichneten Stelle.

Laden Sie die Kostal-App herunter und überprüfen Sie die IP-Adresse. Der TCP-Port ist 1502 und die Adresse ist 71.

* Tipps:

  • Es wird empfohlen, für das Kommunikationsmodul des S Kostal Wechselrichters eine feste IP festzulegen. Achten Sie jedoch darauf, dass es nicht zu IP-Konflikten mit anderen Geräten im lokalen Netzwerk kommt.
  • Notieren Sie die feste IP des Kostal-Wechselrichters und geben Sie sie später in die Enjoyelec-App ein.

Schritt 2 – Stellen Sie die korrekte Verbindung zwischen dem Wechselrichter und dem HEMS-Controller her.

Stellen Sie eine Verbindung über Modbus TCP her. Dabei ist es erforderlich, dass sich Wechselrichter und HEMS-Controller im selben lokalen Netzwerk befinden.

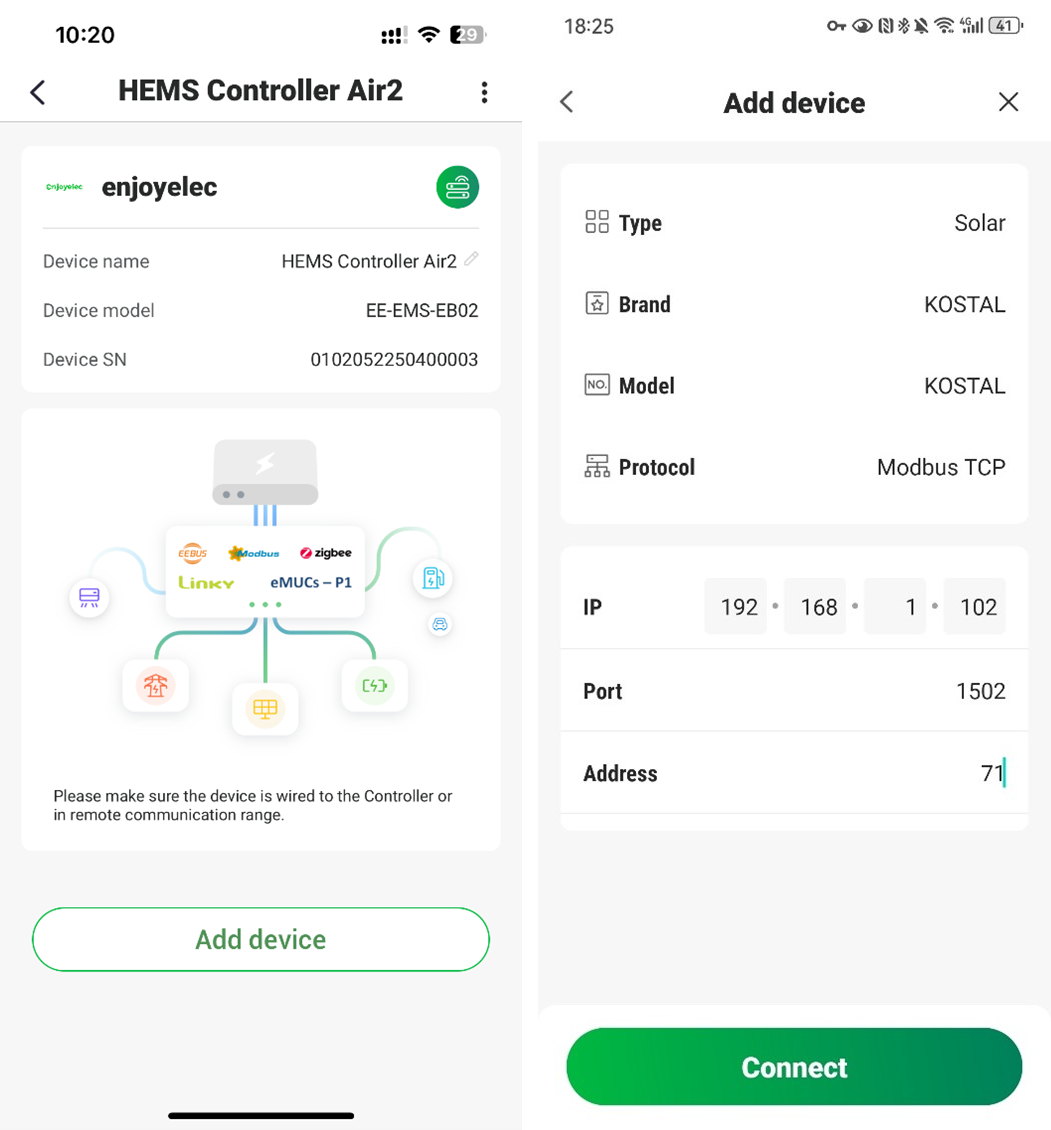

  • Fahren Sie nach der Bindung des HEMS-Controllers mithilfe der App „enjoyelec“ mit der Untergerätekonfiguration fort und geben Sie die Parameter des Wechselrichters ein:
  • Nachdem der HEMS-Controller eine Verbindung mit dem Wechselrichter hergestellt hat, können Informationen zum Wechselrichter über die App abgerufen werden.
