POWER WORLD Wärmepumpen-Integrationsleitfaden

Um eine reibungslose Integration Ihrer Wärmepumpe in das HEMS-System zu gewährleisten, wird empfohlen, die folgenden Schritte zu befolgen:

Schritt 1 – Verbindungsmethode und Schnittstellenparameter der Wärmepumpe zum HEMS-System bestätigen

  • Die Kommunikation zwischen dem HEMS-Controller und den meisten POWER WORLD Wärmepumpenmodellen ist über Modbus-RTU möglich. Die Verbindung der beiden Geräte kann über RS485-Kabel erfolgen.
  • Die genaue Position der RS485-Schnittstelle sowie die werkseitigen Standardparameter und die Methode zu deren Änderung finden Sie im POWER WORLD Wärmepumpen-Benutzerhandbuch.

Schritt 2 – Stellen Sie die korrekte Verbindung zwischen der Wärmepumpe und dem HEMS-Controller her.

  • Verbinden Sie basierend auf den RS485-Schnittstellenparametern der POWER WORLD Wärmepumpe das RS485-Kabel mit der entsprechenden RS485-Schnittstelle des HEMS-Controllers.
    (Die Schnittstellenparameter und Konfigurationsmethode für den HEMS-Controller finden Sie in den ausführlichen Beispielen weiter unten oder im Benutzerhandbuch und anderen Materialien.)

Schritt 3 – Schnittstellenparameter in der enjoyelec App eingeben

  • Schalten Sie die Geräte nach Abschluss der Verkabelung ein. Öffnen Sie die App „genießelek“, um das Gerät zu binden, und geben Sie die Schnittstellenparameter ein, die dem tatsächlichen Setup entsprechen.
    (Detaillierte Anweisungen zur Konfiguration der App finden Sie im Benutzerhandbuch.)
  • Sobald die Konfiguration abgeschlossen ist, wird die POWER WORLD Wärmepumpe in das HEMS-System integriert, sodass Sie Funktionen wie das Abfragen und Steuern des Geräts über die App durchführen können.

Beispiel

Nachfolgend wird der Prozess zur Integration der Wärmepumpe in das HEMS-System am Beispiel der POWER WORLD Wärmepumpe Modell PW040-DKZLRS-E/S detailliert erläutert:

Schritt 1 – Verbindungsmethode und Schnittstellenparameter der Haufenpumpe zum HEMS-System bestätigen

PW040-DKZLRS-E/S：

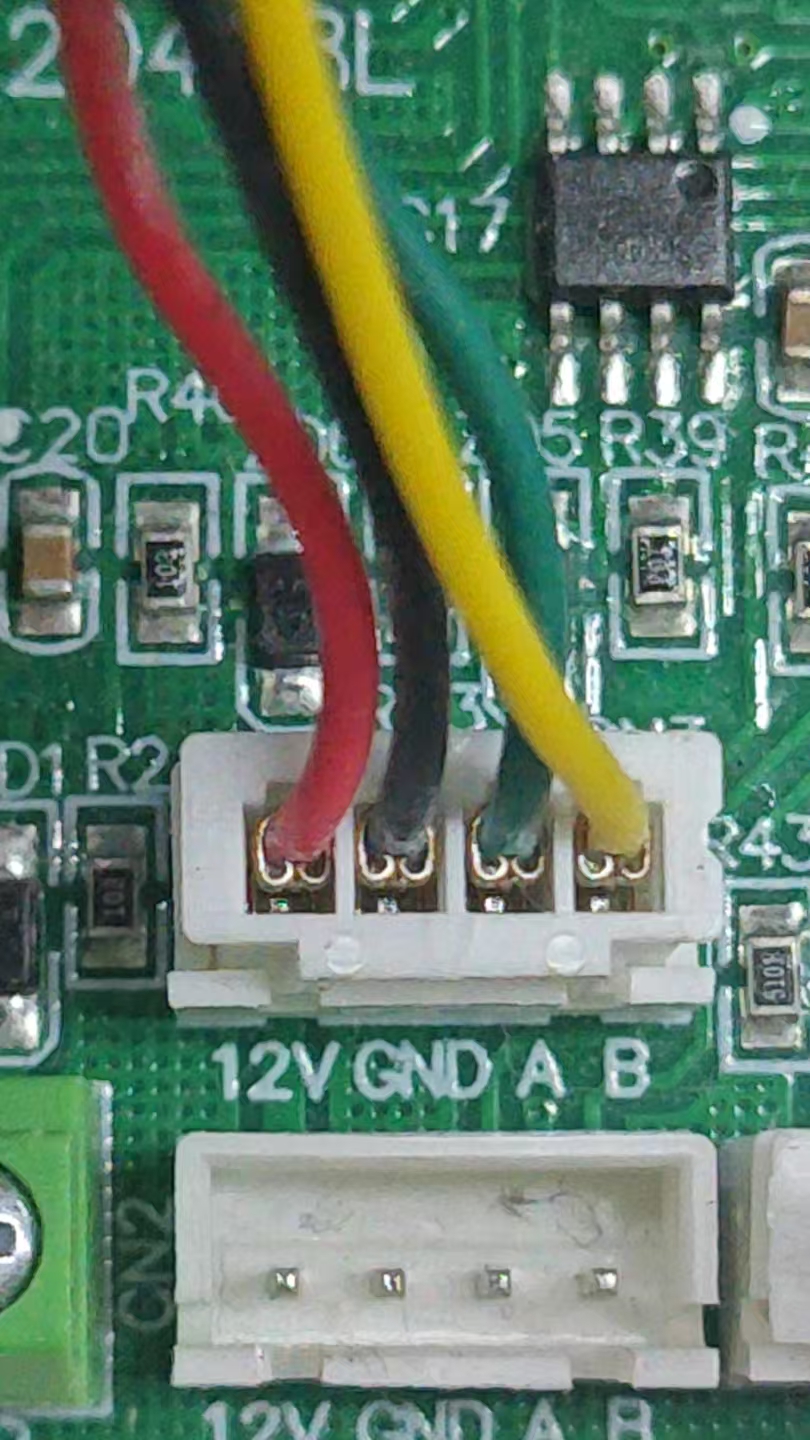

  • Die Kommunikationsschnittstelle der POWER WORLD Wärmepumpe befindet sich auf der Hauptplatine des Geräts. Im Benutzerhandbuch der Wärmepumpe finden Sie die genaue Position der Kommunikationsschnittstelle „CN3 für Bedienfeld“ (12V GND AB):
  • Laut Benutzerhandbuch wird der als „CN3“ (4-poliger Anschluss) gekennzeichnete COM-Anschluss für die RS485-Kommunikation verwendet. Die Pinbelegung von Pin A (grün) entspricht RS485A und Pin B (weiß) entspricht RS485B. Die Pinbelegung ist im folgenden Diagramm dargestellt:
  • Die Baudrate des RS485-Anschlusses der POWER WORLD Wärmepumpe ist standardmäßig auf 9600 eingestellt, und die Modbus-Adresse ist typischerweise auf 1 eingestellt.

Schritt 2 – Stellen Sie die korrekte Verbindung zwischen der Wärmepumpe und dem HEMS-Controller her.

Beim Anschluss der Wärmepumpe an den HEMS-Controller über RS485 ist es unbedingt erforderlich, dass die Portparameter beider Geräte übereinstimmen. Die Portposition für den Controller mit einer Baudrate von 9600 ist im Diagramm dargestellt:

Integrieren Sie Ihre Energieanlagen mithilfe dieser Anleitung ganz einfach in enjoyelec HEMS-Controller.

(Wenn Sie eine andere Baudrate auswählen möchten, lesen Sie bitte zur Überprüfung das Benutzerhandbuch.)

  • Achten Sie beim Verdrahten bitte auf die Farbunterscheidung der A- und B-Kabel, um sicherzustellen, dass die Anschlussreihenfolge auf der Controllerseite mit der Anschlussreihenfolge auf der Wärmepumpenseite übereinstimmt.
  • Wenn ein Port mit einer anderen Baudrate erforderlich ist, können Sie im Benutzerhandbuch nachsehen, um den entsprechenden Port zu finden, oder die Portparameter auf dem Controller mit der App „enjoyelec“ einstellen.

Schritt 3 – Geben Sie die Schnittstellenparameter in der enjoyelec-App ein.

Nach dem Herstellen der physischen Verbindung zwischen Wärmepumpe und Regler müssen die entsprechenden Parameter in der enjoyelec-App konfiguriert werden:

  1. Wählen Sie in der App den Gerätetyp, die Marke und das Modell des mit dem Controller verbundenen Geräts aus.
  2. Konfigurieren Sie in der App die Kommunikationsmethode zwischen dem Controller und der Wärmepumpe, einschließlich Kommunikationsprotokoll, physikalischer Portnummer, Portparameter usw.
  3. Sobald die Parameterkonfiguration abgeschlossen ist, senden Sie die Konfigurationsinformationen an den Controller. Der Controller und das Untergerät beginnen mit der Kopplung und dem Herstellen einer Verbindung, wodurch die Datenerfassung und Steuerung des Untergeräts ermöglicht wird.
