Guía de integración de bombas de calor NIBE

Para garantizar que su bomba de calor pueda integrarse sin problemas en el sistema HEMS, se recomienda seguir los pasos a continuación:

Paso 1: Confirme el método de conexión y los parámetros de interfaz de la bomba de calor al sistema HEMS

  • Se ha establecido comunicación Modbus-TCP entre el controlador HEMS y la mayoría de los modelos de bomba de calor NIBE. Tras conectarse a la misma red local y configurar sus parámetros, ambos dispositivos pueden comunicarse.
  • Consulte el Manual del usuario de la bomba de calor NIBE para confirmar la ubicación exacta de la interfaz de red, así como los parámetros predeterminados de fábrica y el método para modificarlos.

Paso 2: Establecer la conexión correcta entre la bomba de calor y el controlador HEMS

  • De acuerdo con los parámetros de la interfaz Modbus-TCP de la bomba de calor NIBE, configure la IP, el puerto y otros parámetros de la bomba de calor en la información del subdispositivo de la aplicación enjoyelec.
    (Los parámetros de la interfaz y los métodos de configuración del controlador HEMS se pueden encontrar en los ejemplos detallados a continuación o consultar el Manual del usuario y otros materiales).

Paso 3 – Introducir los parámetros de la interfaz en la aplicación Enjoyelec

  • Una vez completada la configuración, la bomba de calor NIBE se integrará en el sistema HEMS, lo que le permitirá realizar funciones como consultar y controlar el dispositivo a través de la aplicación.

Ejemplo

A continuación se ofrece una explicación detallada del proceso de integración de la bomba de calor en el sistema HEMS, utilizando como ejemplo el modelo de bomba de calor NIBE S1255-16 :

Paso 1 : Confirme el método de conexión y los parámetros de interfaz de la bomba de calor al sistema HEMS.

S1255-16:

  • La bomba de calor NIBE y el controlador HEMS deben estar conectados a la misma red, que puede ser mediante wifi o LAN. El diagrama de conexión se muestra a continuación.
  • Activar Modbus TCP/IP

La serie S de NIBE tiene soporte integrado para Modbus TCP/IP que se puede activar en el menú 7.5.9 – “Modbus TCP/IP”.

MENÚ 7.5.9 – MODBUS TCP/IP

Rango de ajuste: encendido/apagado

Aquí se activa Modbus TCP/IP.

Precaución: La restricción de dirección IP debe estar desactivada; de lo contrario, la conexión del controlador HEMS a la bomba de calor NIBE estará restringida.

  • La configuración de TCP/IP se establece en el menú 5.2 – «Configuración de red». Solo se permiten conexiones desde direcciones IP dentro del espacio de direcciones local especificado a continuación: 10.0.0.0 – 10.255.255.25 (prefijo 10/8) 176.16.0.0 – 172.31.255.255 (prefijo 172.16/12) 192.168.0.0 – 192.168.255.255 (prefijo 192.168/16). Se requiere la versión de software 2.2.1 o posterior. El protocolo Modbus utiliza el puerto 502 para la comunicación. Existen dos métodos para configurar la información de red mediante el botón Bomba de Calor NIBE:

Elija wifi o ethernet.

* Consejos:

  • Se recomienda establecer una IP fija para el módulo de comunicación de la bomba de calor NIBE, pero tenga cuidado de no tener conflictos de IP con otros dispositivos dentro de la red de área local.
  • Registre la IP fija de la bomba de calor NIBE y complétela en la aplicación enjoyelec más tarde.

Paso 2 : Establezca la conexión correcta entre la bomba de calor y el controlador HEMS.

Establecer una conexión a través de Modbus TCP, y es necesario que la bomba de calor y el controlador HEMS estén en la misma red de área local.

  • Utilizando la aplicación enjoyelec, después de vincular el controlador HEMS, proceda a la configuración del subdispositivo y complete los parámetros de la bomba de calor:
  1. Agregar dispositivo, seleccionar tipo: Calor y frío.

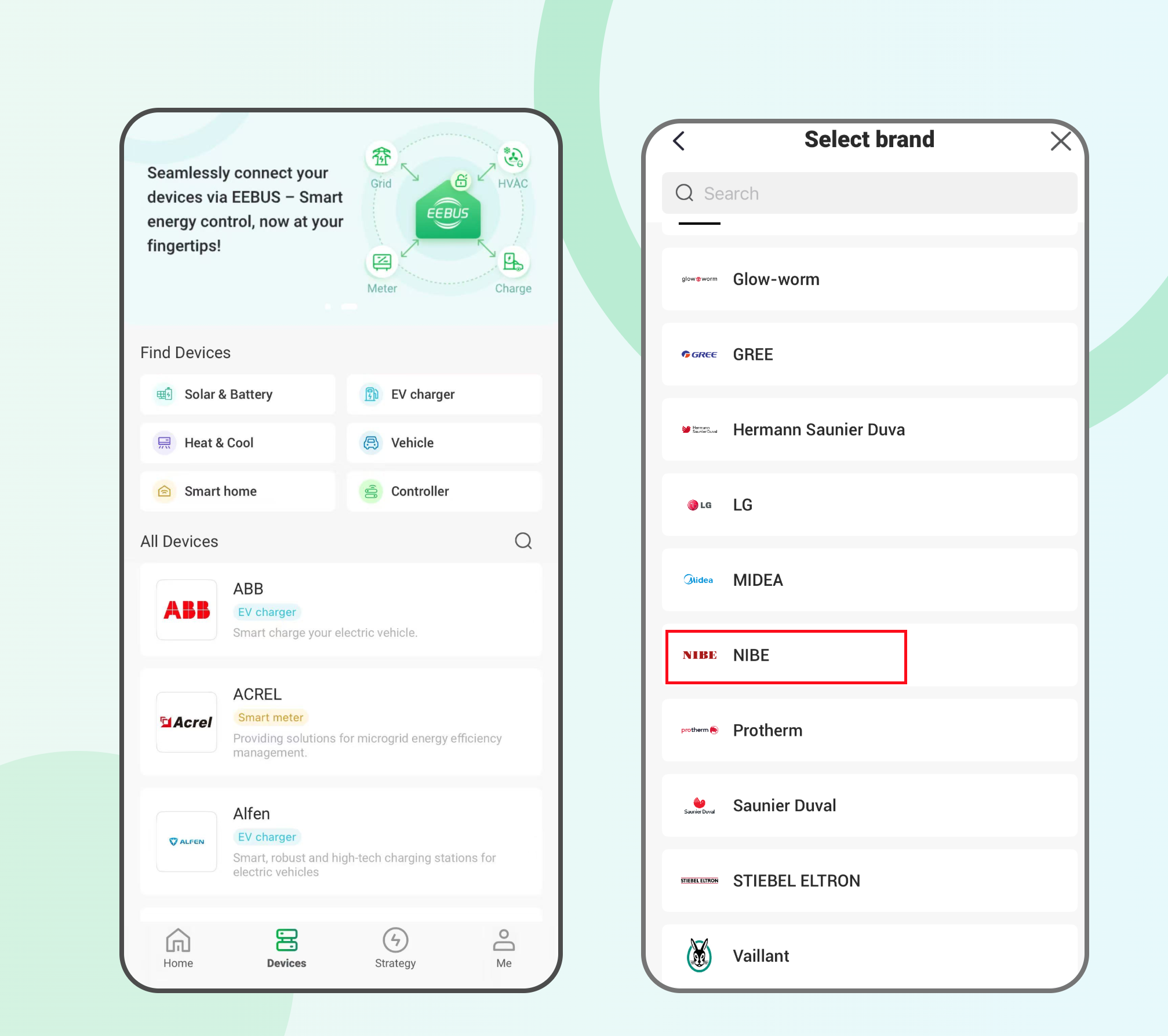

  2. Seleccione la marca:

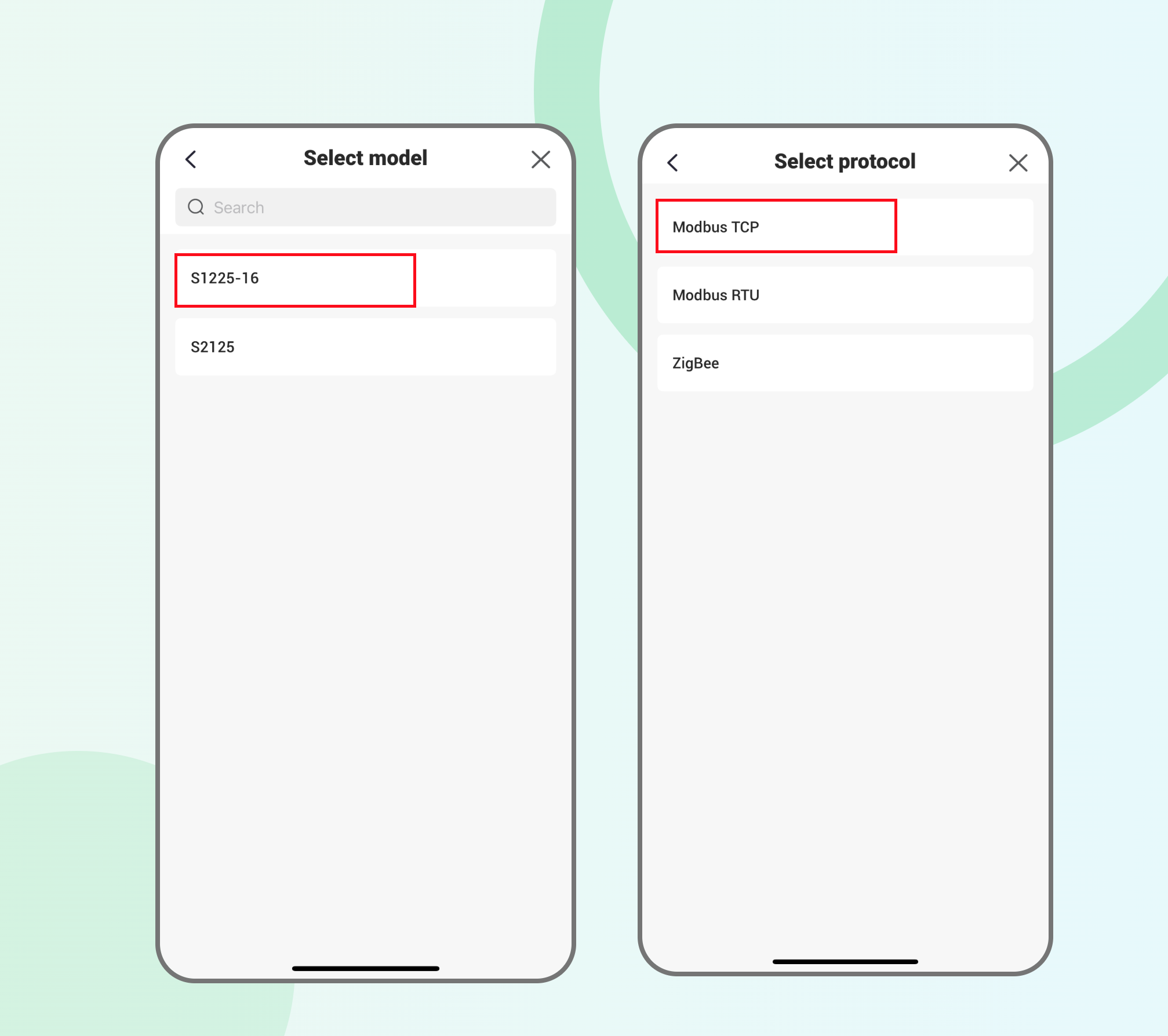

  3. Seleccione el modelo: S1255-16.
  4. Seleccionar protocolo:Modbus TCP.

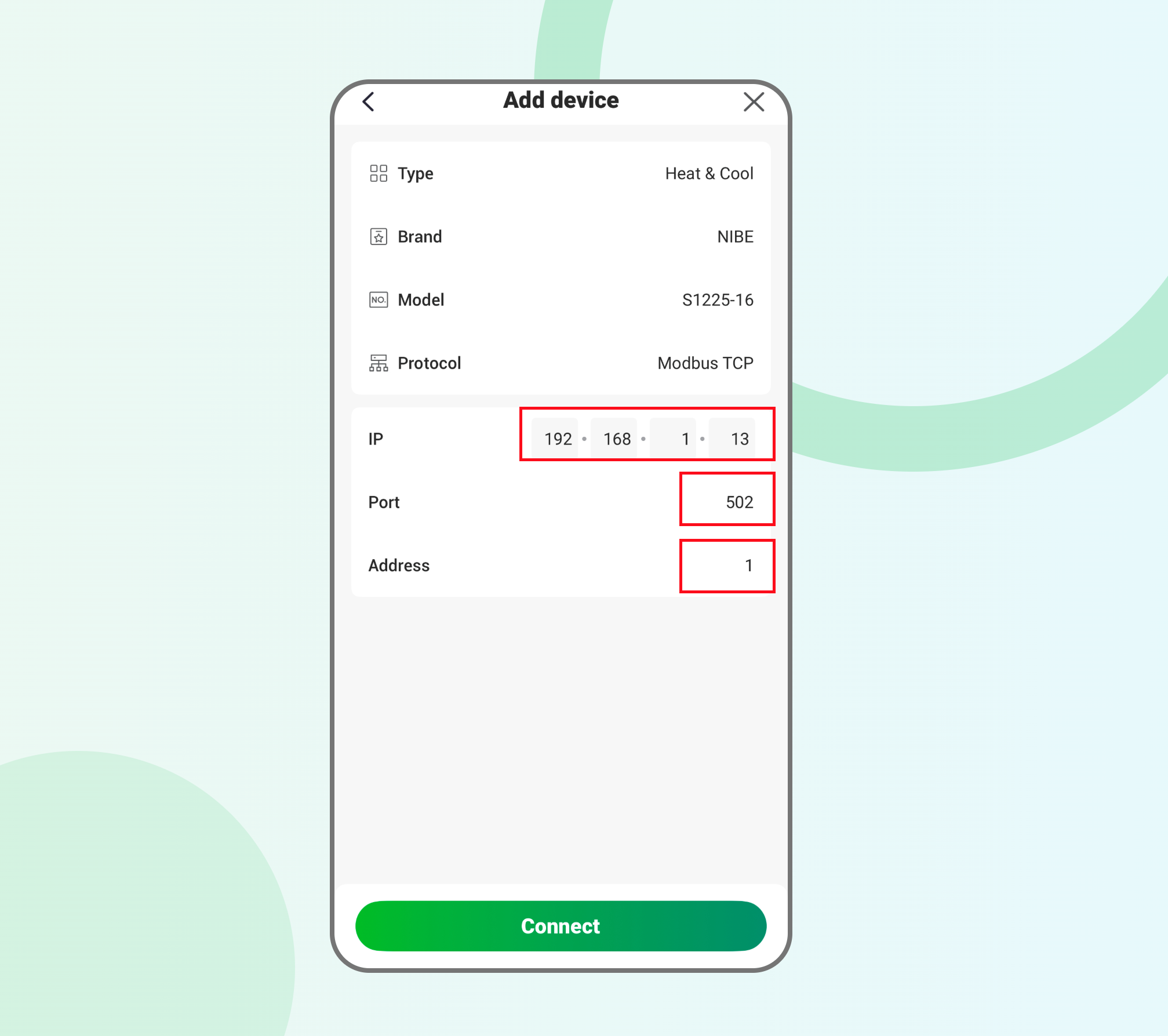

  5. Ingrese la dirección IP (la dirección IP se basa en la dirección IP real del dispositivo) y el puerto: 502. Dirección: 1. Haga clic en "Conectar".
  • Una vez que el controlador HEMS se conecta a la bomba de calor, puede ver la información de la bomba de calor en la aplicación.
