Guía de integración del inversor de la serie GONEO EUE2 – PB/PDT
Para garantizar que su inversor se integre sin problemas en el sistema HEMS, siga los pasos que se indican a continuación:
Paso 1: Confirmar los métodos de conexión y los parámetros de la interfaz.
El controlador enjoyelec HEMS admite la comunicación Modbus-RTU con la mayoría de los inversores de la serie EUE2-PB/PDT. Se requiere una conexión RS485 estándar para conectar ambos dispositivos.
Consulte el manual de usuario de la serie EUE2-PB/PDT para identificar la ubicación exacta de la interfaz RS485, verificar los parámetros predeterminados de fábrica y comprender cómo modificarlos si fuera necesario.
Paso 2: Conecte el inversor al controlador HEMS.
Conecte el cable RS485 a la interfaz correspondiente del controlador HEMS según las definiciones de puerto del inversor.
(Nota: Los parámetros de interfaz detallados y los ejemplos de cableado para el controlador HEMS se pueden encontrar en los ejemplos que aparecen a continuación o en el manual de usuario específico de HEMS).
Paso 3: Configurar los parámetros de la interfaz en la aplicación enjoyelec.
Tras completar el cableado físico, encienda ambos dispositivos. Abra la aplicación enjoyelec para vincular el dispositivo e introduzca los parámetros de comunicación que coincidan con su configuración actual.
(Para obtener instrucciones paso a paso sobre la aplicación, consulte el manual de usuario de enjoyelec).
Una vez configurado, el inversor EUE2-PDT120 se integrará completamente en el HEMS, lo que le permitirá monitorizar los datos en tiempo real y controlar el dispositivo de forma remota a través de la aplicación.
Ejemplo detallado: Integración del modelo EUE2-PDT120
Paso 1 – Identificación y verificación
En el modelo EUE2-PDT120 , la interfaz de comunicación se encuentra en la parte inferior de la unidad. Según el manual, el puerto "BMS" es el terminal designado.
En concreto, el puerto BMS es un terminal RJ45 de 8 pines marcado como “BMS”. Para la comunicación RS485, la distribución de pines para el PIN 1 (naranja y blanco) y el PIN 3 (verde y blanco) se muestra en el diagrama siguiente:
• Velocidad de transmisión predeterminada: 9600
• Dirección Modbus predeterminada: 1
NOTA: Para facilitar el cableado, puede adquirir un divisor de puertos de red del fabricante del inversor. La foto del producto se muestra a continuación:
Paso 2 – Cableado físico
Asegúrese de que los parámetros del puerto RS485 tanto del inversor como del controlador HEMS coincidan. Para una velocidad de transmisión predeterminada de 9600 baudios, consulte el diagrama del puerto correspondiente en el controlador.
• Preste mucha atención a la Codificación por colores de los cables A y B para garantizar que la secuencia de cableado en el lado del controlador coincida perfectamente con la del lado del inversor.
• Si se requiere una velocidad de transmisión diferente, consulte el manual del controlador HEMS o utilice la aplicación enjoyelec para ajustar la configuración de los puertos del controlador.
Paso 3 – Configuración de la aplicación
Una vez establecida la conexión física:

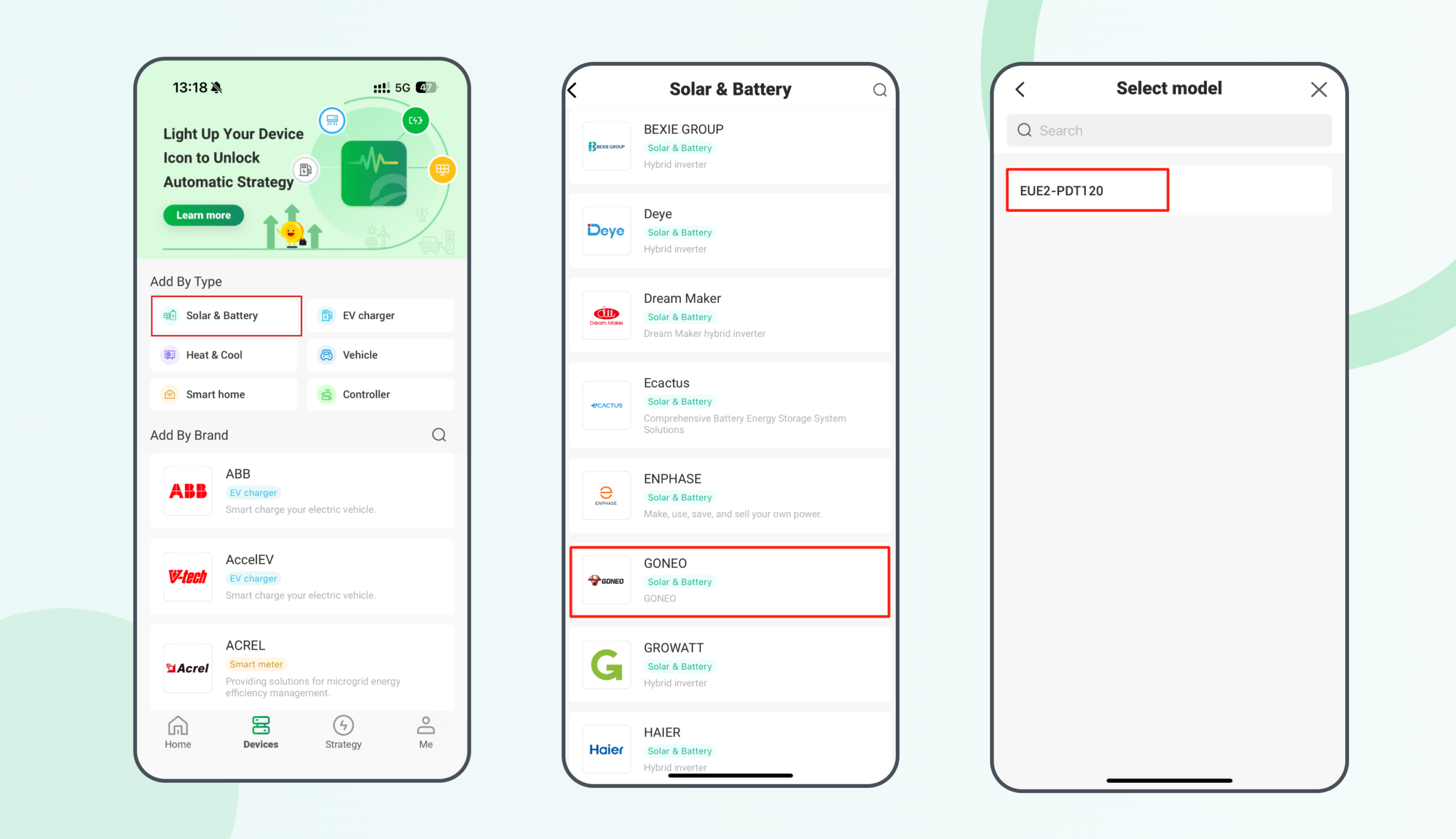

- Seleccione el dispositivoEn la aplicación enjoyelec, seleccione el tipo de dispositivo, la marca (GONEO) y el modelo correctos.
2. Configurar protocolo : Defina el protocolo de comunicación, el número de puerto físico y los parámetros correspondientes (velocidad en baudios/dirección).
3. Establecer conexión : Una vez guardado, el controlador se emparejará con el inversor. A continuación, podrá comenzar a recopilar datos y a gestionar activamente el consumo de energía.
