Guida all'integrazione degli inverter GoodWe serie ET G2

Per garantire la corretta integrazione dell'inverter nel sistema HEMS, si prega di seguire i passaggi seguenti:

Passaggio 1 – Confermare i metodi di connessione e i parametri dell'interfaccia

Il controller enjoyelec HEMS supporta la comunicazione Modbus-RTU con la maggior parte dei modelli della serie GOODWE ET G2 . Per collegare i due dispositivi è necessaria una connessione RS485 standard.

Si prega di consultare il manuale utente della serie GOODWE ET G2 per identificare la posizione esatta dell'interfaccia RS485, verificare i parametri predefiniti di fabbrica e comprendere come modificarli, se necessario.

Passaggio 2 – Collegare l'inverter al controller HEMS

Collegare il cavo RS485 all'interfaccia corrispondente sul controller HEMS in base alle definizioni delle porte dell'inverter.

(Nota: i parametri di interfaccia dettagliati e gli esempi di cablaggio per il controller HEMS sono disponibili negli esempi seguenti o nel manuale utente specifico di HEMS.)

Passaggio 3 – Configurare i parametri dell'interfaccia nell'app enjoyelec

Dopo aver completato il cablaggio fisico, accendete entrambi i dispositivi. Aprite l' app enjoyelec per associare i dispositivi e inserite i parametri di comunicazione corrispondenti alla vostra configurazione attuale.

(Per istruzioni dettagliate sull'utilizzo dell'app, consultare il Manuale utente di enjoyelec.)

Una volta configurato, l'inverter GOODWE ET G2 sarà completamente integrato nel sistema HEMS, consentendo di monitorare i dati in tempo reale e controllare il dispositivo da remoto tramite l'app.

Esempio dettagliato: modello integrato GW12K-ET-20

Fase 1 – Identificazione e verifica

Per il modello GW12K-ET-20 , l'interfaccia di comunicazione si trova nella parte inferiore dell'unità. Secondo il manuale, la porta "9 COM1" (porta di comunicazione) è il terminale designato.

Nello specifico, la porta COM1 è un terminale RJ45 a 8 pin contrassegnato come "PAR-1&EMS485" . Per la comunicazione RS485, la piedinatura per il PIN 1 (arancione e bianco) e il PIN 2 (arancione) è mostrata nel diagramma seguente:

  • Velocità di trasmissione predefinita: 9600
  • Indirizzo Modbus predefinito: 247

Per verificare o modificare queste impostazioni:

Utilizza l' app GOODWE Inverter (SolarGo) per scansionare il codice QR presente sul lato dell'inverter.

  1. Accedere a Home > Impostazioni > Impostazioni di comunicazione > RS485.
  2. Aggiusta il Indirizzo Modbus and Velocità di trasmissione come richiesto dalla configurazione specifica del tuo sistema.

Fase 2 – Cablaggio fisico

Assicurarsi che i parametri della porta RS485 sull'inverter e sul controller HEMS corrispondano. Per una velocità di trasmissione predefinita di 9600 baud, fare riferimento allo schema per la porta corrispondente sul controller:

  • Presta molta attenzione a Codifica a colori dei cavi A e B per garantire che la sequenza dei cavi sul lato del controller corrisponda perfettamente a quella sul lato dell'inverter.
  • Se è necessaria una velocità di trasmissione diversa, consultare il manuale del controller HEMS o utilizzare l'app enjoyelec per regolare le impostazioni della porta del controller.

Passaggio 3 – Configurazione dell'app

Una volta stabilita la connessione fisica:

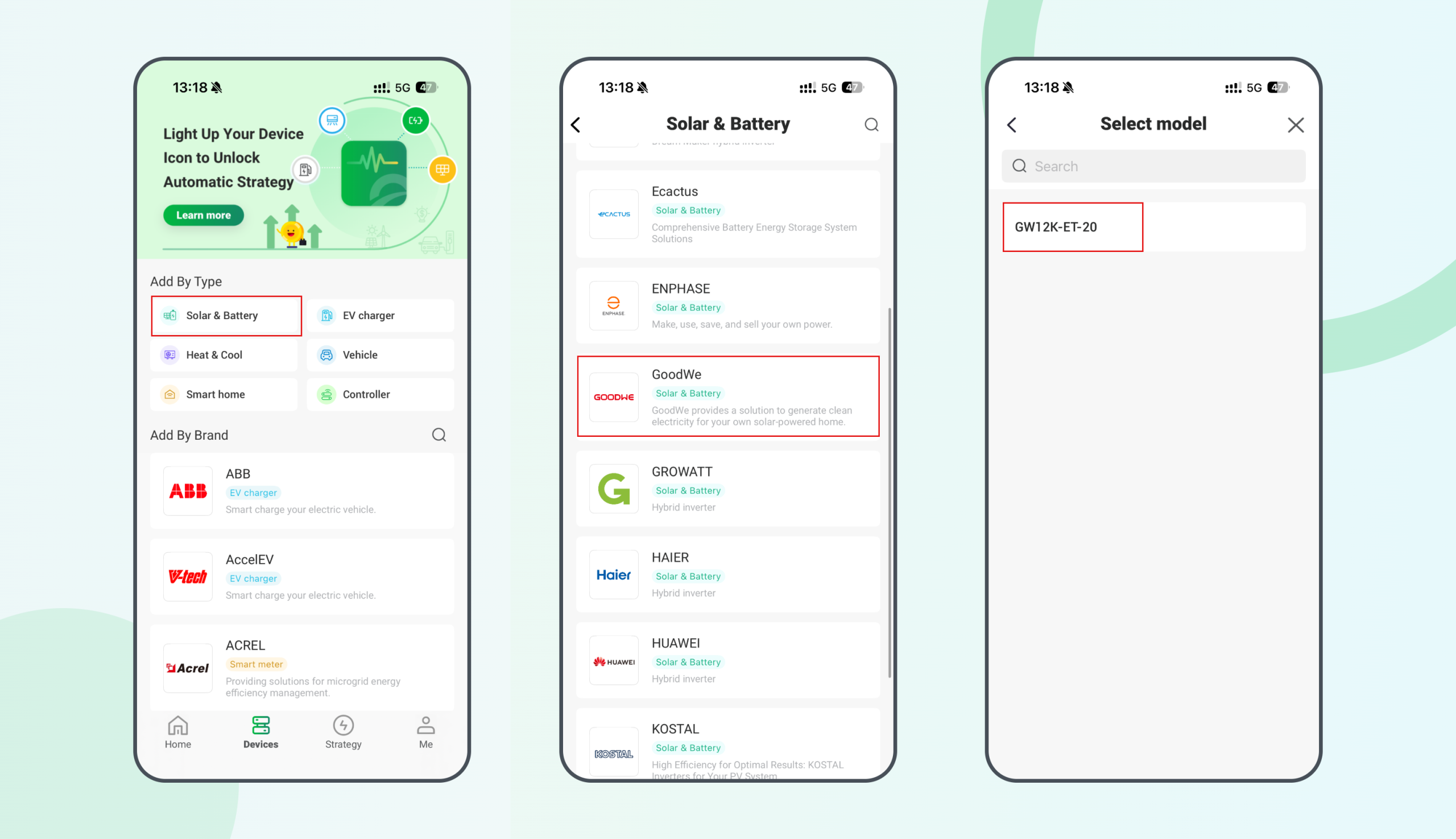

  1. Seleziona dispositivoNell'app Enjoyelec, seleziona il tipo di dispositivo, la marca (GOODWE) e il modello corretti.

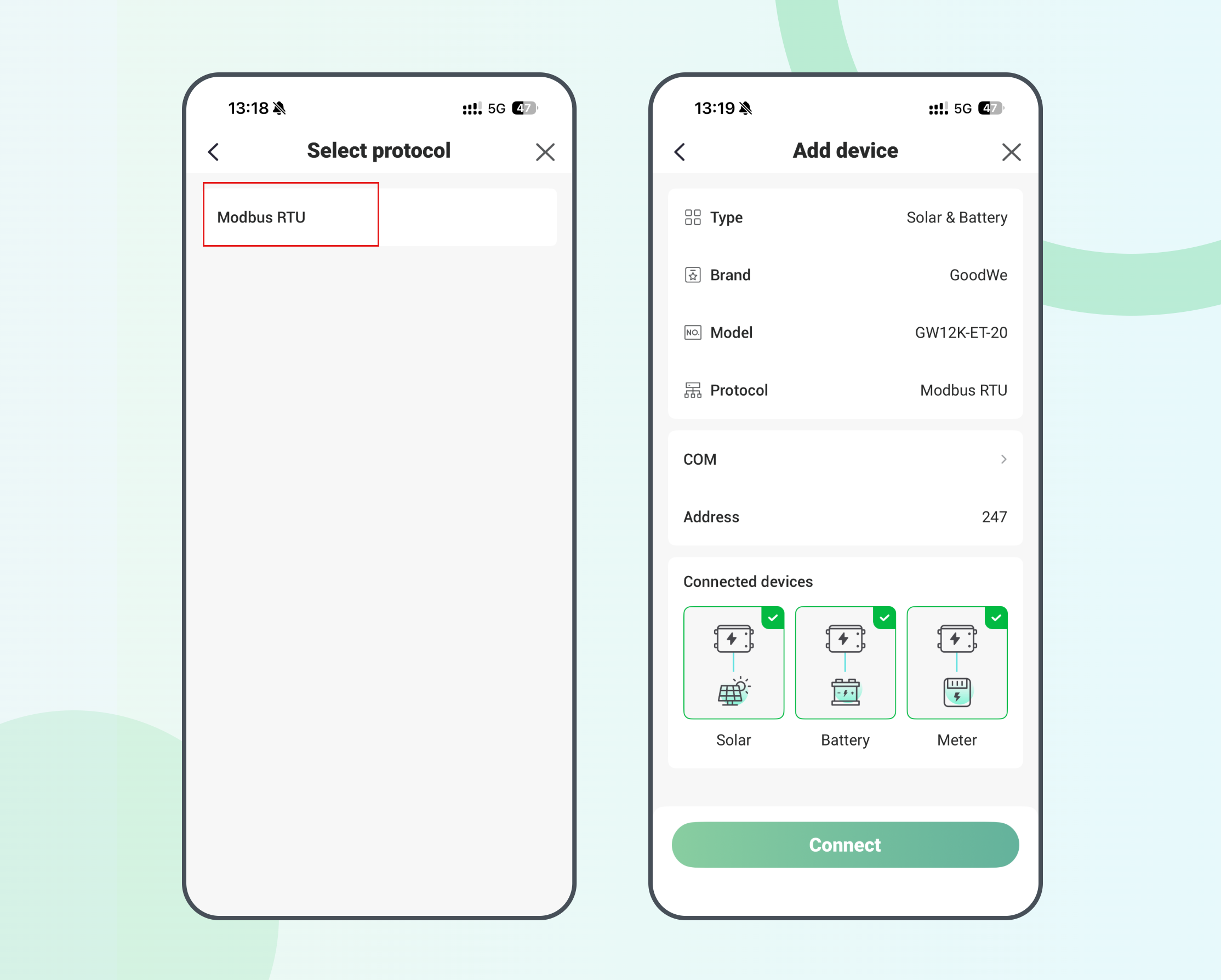

2. Imposta protocollo : definisci il protocollo di comunicazione, il numero di porta fisica e i parametri corrispondenti (velocità di trasmissione/indirizzo).

3. Stabilire la connessione : una volta salvata, la centralina si assocerà all'inverter. A questo punto sarà possibile iniziare la raccolta dati e la gestione attiva dell'energia.
