Guida all'integrazione degli inverter Solinteg – Modbus TCP

Per garantire che l'inverter possa essere integrato senza problemi nel sistema HEMS, si consiglia di seguire i passaggi indicati di seguito:

Fase 1 – Confermare il metodo di connessione e i parametri dell’interfaccia dell’inverter al sistema HEMS

  • La comunicazione Modbus-RTU è stata stabilita tra il controller HEMS e la maggior parte dei modelli di inverter Solinteg. È possibile utilizzare il cablaggio RS485 per collegare i due dispositivi.
  • Fare riferimento al Manuale utente dell'inverter Solinteg per confermare l'ubicazione esatta dell'interfaccia RS485, nonché i parametri predefiniti di fabbrica e il metodo per modificarli.

Fase 2 – Stabilire la connessione corretta tra l'inverter e il controller HEMS

  • In base ai parametri dell'interfaccia RS485 dell'inverter Solinteg, collegare il cavo RS485 all'interfaccia RS485 corrispondente del controller HEMS.
    (I parametri dell'interfaccia e il metodo di configurazione per l'HEMS Controller sono riportati negli esempi dettagliati riportati di seguito o nel Manuale utente e in altri materiali.)

Passaggio 3: immettere i parametri dell'interfaccia nell'app enjoyelec

  • Dopo aver completato il cablaggio, accendi i dispositivi. Apri l'app enjoyelec per associare il dispositivo e inserisci i parametri dell'interfaccia che corrispondono alla configurazione effettiva.
    (Per istruzioni dettagliate sulla configurazione dell'app, consultare il Manuale utente.)
  • Una volta completata la configurazione, l'inverter Solinteg verrà integrato nel sistema HEMS, consentendo di eseguire funzioni quali l'interrogazione e il controllo del dispositivo tramite l'app.

Esempio

Di seguito viene fornita una spiegazione dettagliata del processo di integrazione dell'inverter nel sistema HEMS, utilizzando come esempio il modello di inverter Solinteg MHT-15K-40 :

Fase 1 – Confermare il metodo di connessione e i parametri di interfaccia dell'inverter al sistema HEMS.

MHT- 15K-40:

  • L'inverter Solinteg necessita del modulo LAN o del modulo accessorio WIFI LAN 2in1 (acquistabile sul sito web Solinteg) per connettersi alla rete locale domestica tramite il connettore RJ45.

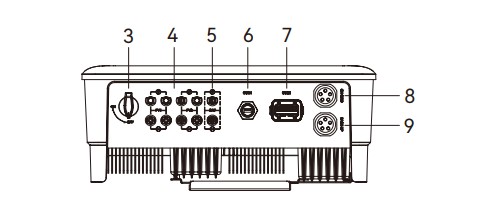

Specifiche dell'interfaccia dell'inverter Solinteg:

  • Collegare il modulo LAN alla porta COM1 (6) dell'inverter. Verificare che il modulo LAN sia stato acceso correttamente.

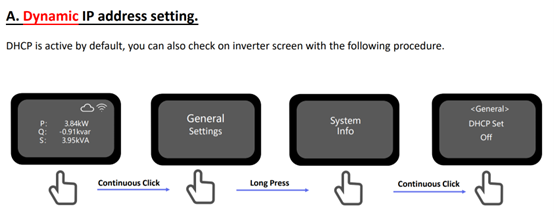

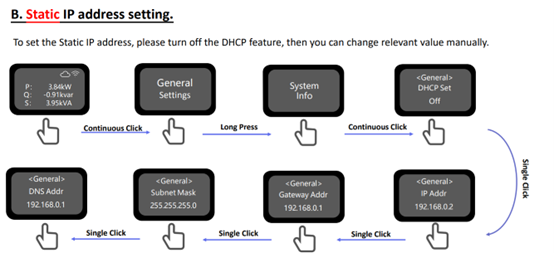

  • Esistono due metodi per configurare le informazioni di rete tramite il pulsante dell'inverter Solinteg:

*Suggerimenti:

  • Si consiglia di impostare un IP fisso per il modulo di comunicazione dell'inverter Solinteg, ma fare attenzione a non creare conflitti di IP con altri dispositivi all'interno della rete locale.
  • Registra l'IP fisso dell'inverter Solinteg e inseriscilo in seguito nell'app enjoyelec.

Fase 2 – Stabilire il collegamento corretto tra l'inverter e il controller HEMS

Stabilire una connessione tramite Modbus TCP; è necessario che l'inverter e il controller HEMS si trovino nella stessa rete locale.

  • Utilizzando l'app enjoyelec, dopo aver associato l'HEMS Controller, procedere alla configurazione del sottodispositivo e compilare i parametri dell'inverter:
  • Dopo che l'HEMS Controller ha stabilito una connessione con l'inverter, è possibile ottenere informazioni sull'inverter tramite l'app.
