Installer

Integrasjonsveiledning for GoodWe ET G2-serien av invertere

For å sikre at omformeren integreres problemfritt i HEMS-systemet, følg trinnene nedenfor:

Trinn 1 – Bekreft tilkoblingsmetoder og grensesnittparametere

enjoyelec HEMS-kontrolleren støtter Modbus-RTU-kommunikasjon med de fleste GOODWE ET G2-serien . En standard RS485-tilkobling er nødvendig for å koble de to enhetene.

Se brukerhåndboken for GOODWE ET G2-serien for å identifisere den nøyaktige plasseringen av RS485-grensesnittet, bekrefte fabrikkstandardparametrene og forstå hvordan du endrer dem om nødvendig.

Trinn 2 – Koble omformeren til HEMS-kontrolleren

Koble RS485-kabelen til det tilsvarende grensesnittet på HEMS-kontrolleren basert på omformerens portdefinisjoner.

(Merk: Detaljerte grensesnittparametere og koblingseksempler for HEMS-kontrolleren finner du i eksemplene nedenfor eller i den spesifikke HEMS-brukerhåndboken.)

Trinn 3 – Konfigurer grensesnittparametere i enjoyelec-appen

Etter at du har fullført den fysiske kablingen, slår du på begge enhetene. Åpne enjoyelec-appen for å koble til enheten og angi kommunikasjonsparametrene som samsvarer med det faktiske oppsettet.

(For trinnvise instruksjoner for appen, se brukerhåndboken for enjoyelec.)

Når GOODWE ET G2-omformeren er konfigurert, vil den bli fullstendig integrert i HEMS, slik at du kan overvåke sanntidsdata og styre enheten eksternt via appen.

Detaljert eksempel: Integrering av modell GW12K-ET-20

Trinn 1 – Identifisering og verifisering

For GW12K-ET-20- modellen er kommunikasjonsgrensesnittet plassert nederst på enheten. I følge håndboken er porten «9 COM1» (kommunikasjonsport) den angitte terminalen.

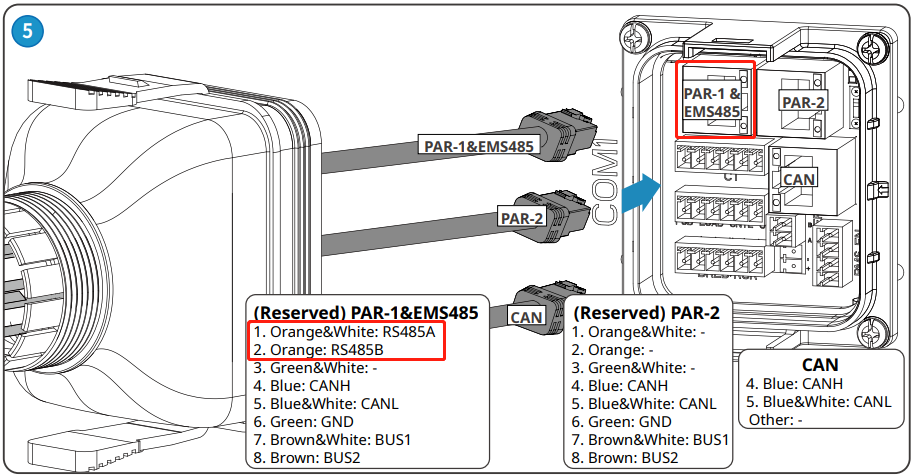

Mer spesifikt er COM1-porten en 8-pinners RJ45-terminal merket som «PAR-1 og EMS485» . For RS485-kommunikasjon vises pinout-en for PIN 1 (oransje og hvit) og PIN 2 (oransje) i diagrammet nedenfor:

  • Standard baudrate: 9600
  • Standard Modbus-adresse: 247

For å bekrefte eller endre disse innstillingene:

Bruk GOODWE Inverter-appen (SolarGo) til å skanne QR-koden på siden av inverteren.

  1. naviger til Hjem > Innstillinger > Kommunikasjonsinnstillinger > RS485.
  2. Juster Modbus-adresse og Baudrate som kreves av ditt spesifikke systemoppsett.

Trinn 2 – Fysisk kabling

Sørg for at RS485-portparametrene på både omformeren og HEMS-kontrolleren samsvarer. For en standard baudrate på 9600, se diagrammet for den tilsvarende porten på kontrolleren:

  • Vær nøye med A- og B-kabelfargekoding for å sikre at ledningsrekkefølgen på kontrollersiden samsvarer perfekt med omformersiden.
  • Hvis en annen baudrate er nødvendig, se HEMS-kontrollerens håndbok eller bruk enjoyelec-appen for å justere kontrollerens portinnstillinger.

Trinn 3 – Appkonfigurasjon

Med den fysiske forbindelsen etablert:

  1. Velg EnhetI enjoyelec-appen velger du riktig enhetstype, merke (GOODWE) og modell.

2. Angi protokoll : Definer kommunikasjonsprotokollen, det fysiske portnummeret og samsvarende parametere (baudhastighet/adresse).

3. Opprett tilkobling : Når den er lagret, vil kontrolleren koble seg til omformeren. Du kan deretter starte datainnsamling og aktiv energistyring.
