Ecactus 3-fase inverterintegrasjonsveiledning

For å sikre at omformeren kan integreres jevnt i HEMS-systemet, anbefales det å følge trinnene nedenfor:

Trinn 1 – Bekreft tilkoblingsmetoden og grensesnittparametrene til omformeren til HEMS-systemet

  • Modbus-RTU-kommunikasjon er etablert mellom HEMS-kontrolleren og de fleste modeller av Ecactus 3-faseomformere. Du kan bruke RS485-kabling for å koble de to enhetene sammen.
  • Se brukerhåndboken for Ecactus 3-faseomformer for å bekrefte den nøyaktige plasseringen av RS485-grensesnittet, samt fabrikkstandardparametrene og metoden for å endre dem.

Trinn 2 – Etabler riktig forbindelse mellom omformeren og HEMS-kontrolleren

  • Basert på RS485-grensesnittparametrene til Ecactus 3-faseomformer, koble RS485-kabelen til det tilsvarende RS485-grensesnittet på HEMS-kontrolleren.
    (Grensesnittparametrene og konfigurasjonsmetoden for HEMS-kontrolleren finnes i de detaljerte eksemplene nedenfor eller i brukerhåndboken og annet materiale.)

Trinn 3 – Angi grensesnittparametere i enjoyelec-appen

  • Etter å ha fullført ledningen, slå på enhetene. Åpne Enjoyelec-appen for å binde enheten og angi grensesnittparameterne som samsvarer med det faktiske oppsettet.
    (For detaljerte instruksjoner om konfigurering av appen, se brukerhåndboken.)
  • Når konfigurasjonen er fullført, vil Ecactus 3-faseomformeren bli integrert i HEMS-systemet, slik at du kan utføre funksjoner som å foreta spørringer og kontrollere enheten via appen.

Eksempel

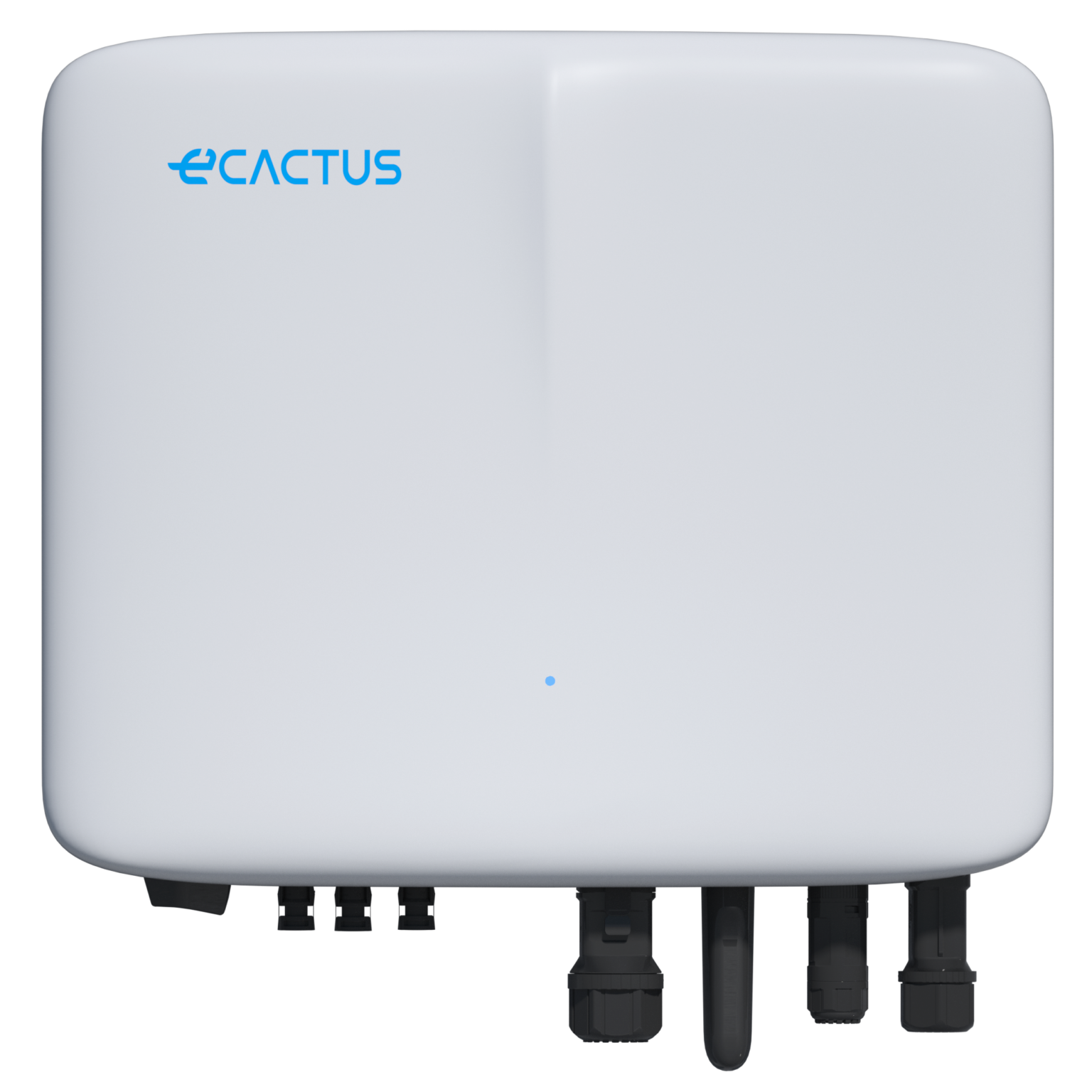

Følgende gir en detaljert forklaring av prosessen for å integrere omformeren i HEMS-systemet, med Ecactus 3-fase omformermodell WH-THA 103 som eksempel:

Trinn 1 – Bekreft tilkoblingsmetoden og grensesnittparametrene til omformeren til HEMS-systemet

WH-THA 103:

  • Kommunikasjonsgrensesnittet til Ecactus 3-faseomformeren er plassert nederst på enheten. Ved å konsultere omformerens brukerhåndbok kan du se at kommunikasjonsgrensesnittet «F» (VPP & BMS & METER & DRM-kommunikasjonsport) er plassert som følger:
  • I følge brukerhåndboken brukes COM-porten merket som «COM» til RS485-kommunikasjon. Pinout-en til Num9 og 10-kontakten vises i diagrammet nedenfor:
  • Baudraten til RS485-porten på 3-fase Ecactus-omformeren er vanligvis satt til 115200 som standard, og Modbus-adressen er vanligvis satt til 1.
    Hvis du trenger å bekrefte eller endre relevante parametere, kan du bruke 3-fase Ecactus Inverter-appen til å skanne QR-koden i nærheten av omformeren, koble til omformeren og gå inn på appens konfigurasjonsside for å se eller gjøre endringer.

Trinn 2 – Opprett riktig forbindelse mellom omformeren og HEMS-kontrolleren

Når du kobler omformeren til HEMS-kontrolleren via RS485, er det viktig å sikre at portparametrene til begge enhetene stemmer overens. Portplasseringen for kontrolleren med en overføringshastighet på 9600 er vist i diagrammet:

(For å velge en annen overføringshastighet, se brukerhåndboken for bekreftelse.)

  • Når du kobler til, vær oppmerksom på fargedifferensieringen til A- og B-kablene for å sikre at portkablingssekvensen på kontrollersiden stemmer overens med portsekvensen på invertersiden.
  • Hvis det kreves en annen overføringshastighetsport, kan du se brukerhåndboken for å finne den tilsvarende porten, eller bruke Enjoyelec-appen til å stille inn portparametrene på kontrolleren.

Trinn 3 – Skriv inn grensesnittparametere i enjoyelec-appen

Etter å ha fullført den fysiske forbindelsen mellom omformeren og kontrolleren, må de relevante parameterne konfigureres i Enjoyelec-appen:

  1. I appen velger du enhetstype, merke og modell for enheten som er koblet til kontrolleren.
  2. Konfigurer kommunikasjonsmetoden mellom kontrolleren og omformeren i appen, inkludert kommunikasjonsprotokollen, fysisk portnummer, portparametere, etc.
  3. Når parameterkonfigurasjonen er fullført, sender du konfigurasjonsinformasjonen til kontrolleren. Kontrolleren og underenheten vil begynne å pare og etablere en forbindelse, noe som muliggjør datainnsamling og kontroll av underenheten.
