Guia de integração da bomba de calor Midea R290
Para garantir que sua bomba de calor se integre perfeitamente ao sistema HEMS, siga os passos abaixo:
Etapa 1 – Confirme os métodos de conexão e os parâmetros da interface.
O controlador HEMS da enjoyelec suporta comunicação Modbus-RTU com a bomba de calor Midea modelo R290. Uma conexão RS485 padrão é necessária para interligar os dois dispositivos.
Consulte o Manual do Usuário da Bomba de Calor Midea R290 para identificar a localização exata da interface RS485, verificar os parâmetros padrão de fábrica e entender como modificá-los, se necessário.
Etapa 2 – Conecte a bomba de calor ao controlador HEMS
Conecte o cabo RS485 à interface correspondente no controlador HEMS, com base nas definições de porta da bomba de calor.
(Nota: Os parâmetros de interface detalhados e exemplos de fiação para o Controlador HEMS podem ser encontrados nos exemplos abaixo ou no Manual do Usuário HEMS específico.)
Etapa 3 – Configure os parâmetros da interface no aplicativo EnjoyElec
Após concluir a fiação física, ligue ambos os dispositivos. Abra o aplicativo EnjoyElec para emparelhar o dispositivo e insira os parâmetros de comunicação que correspondem à sua configuração.
(Para obter instruções passo a passo sobre o aplicativo, consulte o Manual do Usuário do enjoyelec.)
Após a configuração, a bomba de calor Midea R290 será totalmente integrada ao HEMS, permitindo que você monitore dados em tempo real e controle o dispositivo remotamente por meio do aplicativo.
Exemplo detalhado: Integração do modelo Midea R290
Etapa 1 – Identificação e Verificação
Para o modelo Midea R290 , a interface de comunicação está localizada na parte traseira do painel de controle. Consultando o Manual do Usuário da bomba de calor Midea R290, você encontrará a interface de comunicação no terminal marcado como “H1” (RS485A) e no terminal marcado como “H2” (RS485B), conforme mostrado no diagrama abaixo:
• Taxa de transmissão padrão: 9600
• Endereço Modbus padrão: 1
Etapa 2 – Fiação Física
Certifique-se de que os parâmetros da porta RS485 na bomba de calor e no controlador HEMS sejam iguais. Para uma taxa de transmissão padrão de 9600, consulte o diagrama da porta correspondente no controlador:
- Preste muita atenção ao código de cores dos cabos A e B para garantir que a sequência de fiação no lado do controlador corresponda perfeitamente ao lado da bomba de calor.
- Caso seja necessária uma taxa de transmissão diferente, consulte o manual do Controlador HEMS ou utilize o aplicativo EnjoyElec para ajustar as configurações de porta do controlador.
- A interface RS485 do Controller Air2 é “A1&B1” ou “A2&B2”. A do Controller Lite é “A1&B1”. Veja o diagrama abaixo:
Etapa 3 – Configuração do aplicativo
Com a conexão física estabelecida:

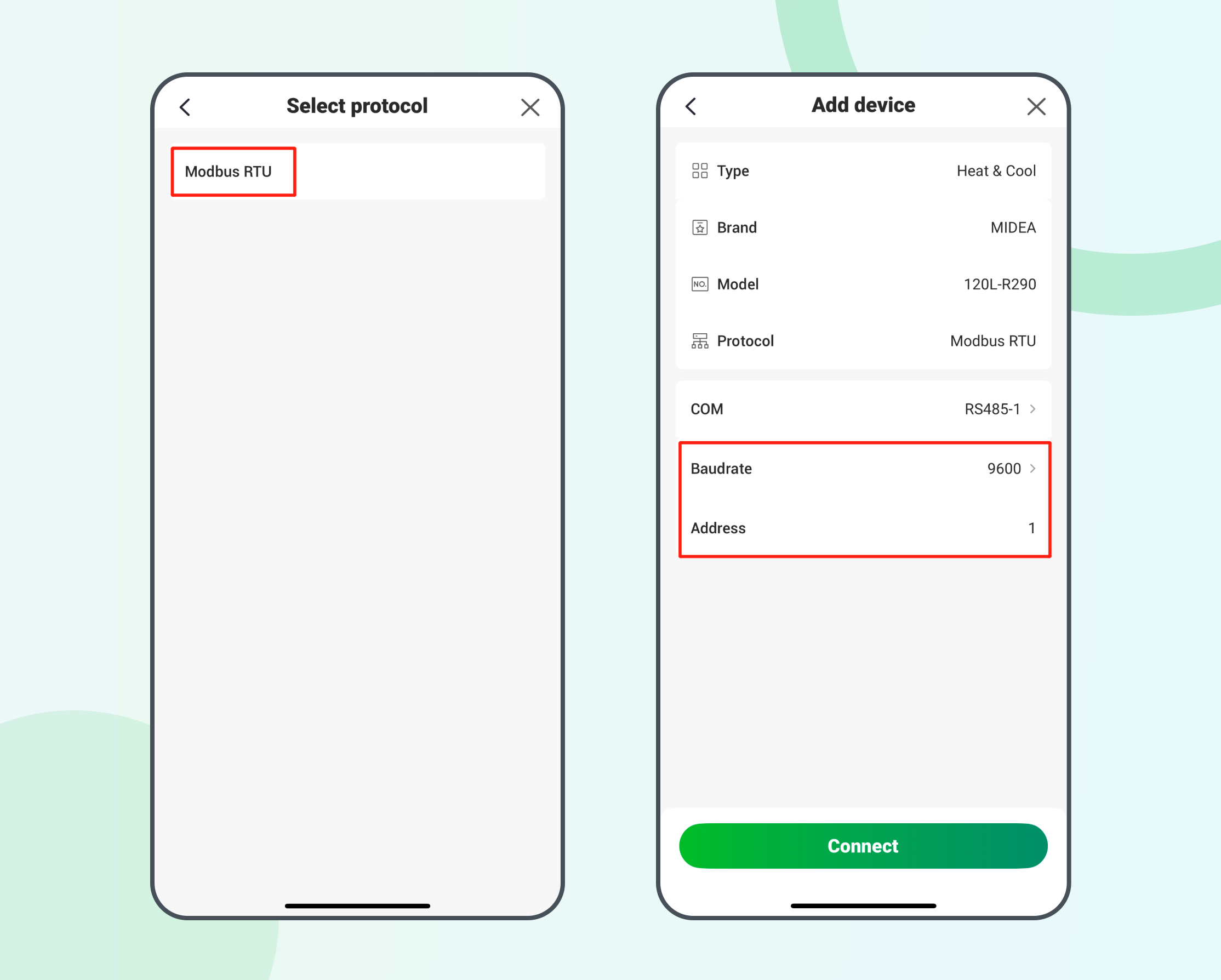

- Selecionar dispositivoNo aplicativo EnjoyElec, escolha o tipo de dispositivo, a marca (Midea) e o modelo corretos.
2. Configurar Protocolo : Defina o protocolo de comunicação, o número da porta física e os parâmetros correspondentes (taxa de transmissão/endereço).
3. Estabelecer conexão : Após salvar as configurações, o controlador será emparelhado com a bomba de calor. Em seguida, você poderá iniciar a coleta de dados e o gerenciamento ativo de energia.
