Guia de integração do inversor da série SAJ H2-T2

Para garantir que seu inversor se integre perfeitamente ao sistema HEMS, siga os passos abaixo:

Etapa 1 – Confirme os métodos de conexão e os parâmetros da interface.

O controlador HEMS da enjoyelec suporta comunicação Modbus-TCP com a maioria dos modelos da série SAJ H2-T2 . Ambos os dispositivos devem estar conectados ao mesmo roteador.

Consulte o Manual do Usuário da Série SAJ H2-T2 para confirmar o status da rede, verificar os parâmetros padrão de fábrica e entender como modificá-los, se necessário.

Etapa 2 – Conecte o inversor e o controlador HEMS à mesma rede local.

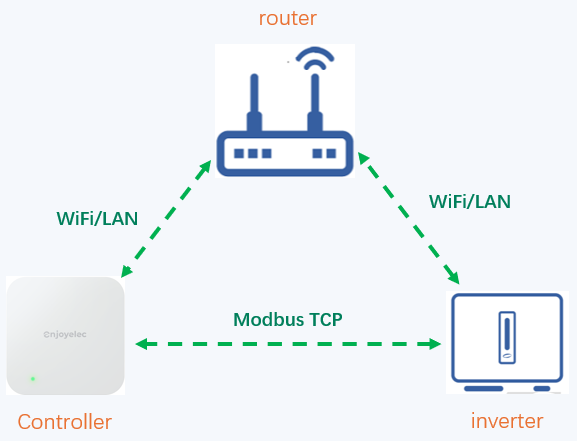

Conecte o inversor ao roteador via Ethernet ou Wi-Fi. Além disso, conecte o Controlador HEMS à mesma rede local via Ethernet ou Wi-Fi. Para obter instruções sobre como configurar a rede, consulte os manuais do usuário do inversor e do Controlador HEMS. O diagrama de conexão é mostrado abaixo.

Etapa 3 – Configure os parâmetros da interface no aplicativo EnjoyElec

Após concluir a configuração de rede, ligue ambos os dispositivos. Abra o aplicativo EnjoyElec para emparelhar o dispositivo e insira os parâmetros de comunicação que correspondem à sua configuração atual.
(Para obter instruções passo a passo sobre o aplicativo, consulte o Manual do Usuário do enjoyelec.)

Uma vez configurado, o inversor SAJ H2-10K-T2 será totalmente integrado ao HEMS, permitindo que você monitore dados em tempo real e controle o dispositivo remotamente por meio do aplicativo.

Exemplo detalhado: Modelo de integração H2-10K-T2

Etapa 1 – Identificação e Verificação

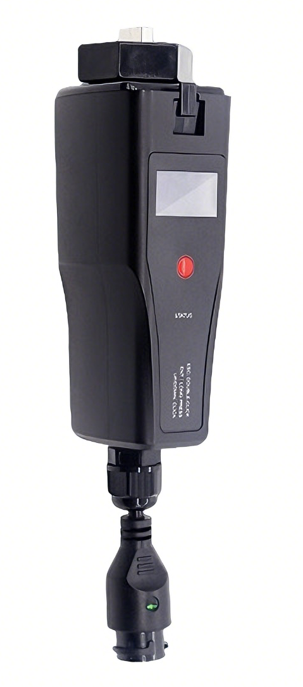

  • O inversor SAJ precisa do acessório eSolar AIO3 (que pode ser adquirido no site da SAJ) para se conectar à rede local doméstica via Wi-Fi:

Baixe o aplicativo SAJ e prossiga para configurar os parâmetros sem fio do módulo eSolar AIO3.

• Porta padrão: 502
• Endereço Modbus padrão: 1

Etapa 2 – Para verificar ou modificar o parâmetro de comunicação

Utilize o aplicativo SAJ Inverter (eSAJ Home) para escanear o código QR na lateral do inversor.

Acesse Início > Meu > Configuração Remota > Bluetooth > Conecte o Bluetooth do inversor > Clique no modelo eSolar AIO3 (esta interface permite visualizar o endereço IP do inversor) > Clique na opção Configurações > Clique em Configuração de Wi-Fi > Clique em Configuração de IP > Desative o DHCP (configuração dinâmica).

* Dicas:

  • Recomenda-se definir um endereço IP fixo para o módulo de comunicação do inversor SAJ, mas tenha cuidado para não haver conflitos de IP com outros dispositivos na rede local.
  • Registre o IP fixo do inversor SAJ e preencha-o no aplicativo enjoyelec mais tarde.

Etapa 3 – Configuração do aplicativo

Com a conexão física estabelecida:

  1. Selecionar dispositivoNo aplicativo EnjoyElec, escolha o tipo de dispositivo, a marca (SAJ) e o modelo corretos.

2. Configurar Protocolo : Defina o protocolo de comunicação, o número da porta física e os parâmetros correspondentes (IP/Porta/Endereço).

3. Estabelecer conexão : Após salvar as configurações, o controlador será emparelhado com o inversor. Em seguida, você poderá iniciar a coleta de dados e o gerenciamento ativo de energia.
