Guia de integração do inversor GONEO EUE2 – Série PB/PDT

Para garantir que seu inversor se integre perfeitamente ao sistema HEMS, siga os passos abaixo:

Etapa 1 – Confirme os métodos de conexão e os parâmetros da interface.

O controlador HEMS da enjoyelec suporta comunicação Modbus-RTU com a maioria dos inversores da série EUE2-PB/PDT. Uma conexão RS485 padrão é necessária para interligar os dois dispositivos.
Consulte o Manual do Usuário da Série EUE2-PB/PDT para identificar a localização exata da interface RS485, verificar os parâmetros padrão de fábrica e entender como modificá-los, se necessário.

Etapa 2 – Conecte o inversor ao controlador HEMS

Conecte o cabo RS485 à interface correspondente no Controlador HEMS, com base nas definições de porta do inversor.
(Nota: Os parâmetros de interface detalhados e exemplos de fiação para o Controlador HEMS podem ser encontrados nos exemplos abaixo ou no Manual do Usuário HEMS específico.)

Etapa 3 – Configure os parâmetros da interface no aplicativo EnjoyElec

Após concluir a fiação física, ligue ambos os dispositivos. Abra o aplicativo EnjoyElec para emparelhar o dispositivo e insira os parâmetros de comunicação que correspondem à sua configuração.

(Para obter instruções passo a passo sobre o aplicativo, consulte o Manual do Usuário do enjoyelec.)
Uma vez configurado, o inversor EUE2-PDT120 será totalmente integrado ao HEMS, permitindo que você monitore dados em tempo real e controle o dispositivo remotamente por meio do aplicativo.

Exemplo detalhado: Integração do modelo EUE2-PDT120

Etapa 1 – Identificação e Verificação

No modelo EUE2-PDT120 , a interface de comunicação está localizada na parte inferior da unidade. De acordo com o manual, a porta “BMS” é o terminal designado.

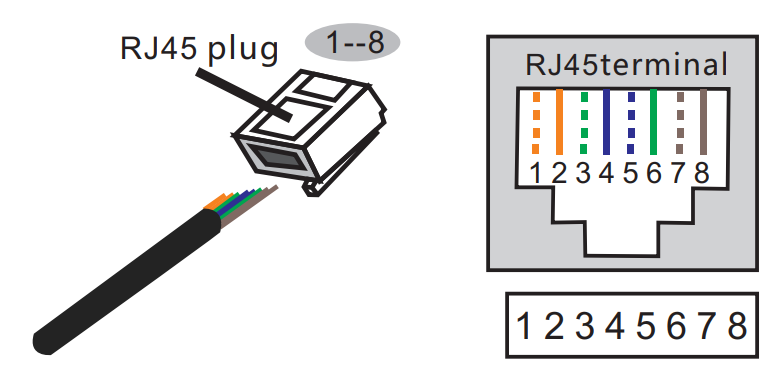

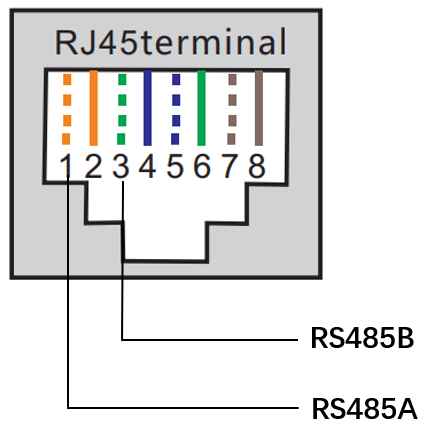

Especificamente, a porta BMS é um terminal RJ45 de 8 pinos marcado como “BMS”. Para comunicação RS485, a pinagem dos pinos 1 (laranja e branco) e 3 (verde e branco) é mostrada no diagrama abaixo:

• Taxa de transmissão padrão: 9600
• Endereço Modbus padrão: 1
OBSERVAÇÃO: Para maior praticidade na instalação dos cabos, você pode adquirir um divisor de portas de rede junto ao fabricante do inversor. A foto do produto está mostrada abaixo:

Etapa 2 – Fiação Física

Certifique-se de que os parâmetros da porta RS485 tanto no inversor quanto no controlador HEMS sejam iguais. Para uma taxa de transmissão padrão de 9600, consulte o diagrama da porta correspondente no controlador:

• Preste muita atenção ao Código de cores dos cabos A e B para garantir que a sequência de fiação no lado do Controlador corresponda perfeitamente ao lado do Inversor.
• Caso seja necessária uma taxa de transmissão diferente, consulte o manual do Controlador HEMS ou utilize o aplicativo enjoyelec para ajustar as configurações de porta do controlador.

Etapa 3 – Configuração do aplicativo

Com a conexão física estabelecida:

  1. Selecionar dispositivoNo aplicativo EnjoyElec, escolha o tipo de dispositivo, a marca (GONEO) e o modelo corretos.

2. Configurar Protocolo : Defina o protocolo de comunicação, o número da porta física e os parâmetros correspondentes (taxa de transmissão/endereço).

3. Estabelecer conexão : Após salvar as configurações, o controlador será emparelhado com o inversor. Em seguida, você poderá iniciar a coleta de dados e o gerenciamento ativo de energia.
