Guia de integração de inversores Haier

Para garantir que seu inversor possa ser integrado sem problemas ao sistema HEMS, é recomendável seguir os passos abaixo:

Etapa 1 – Confirme o método de conexão e os parâmetros de interface do inversor ao sistema HEMS

  • A comunicação Modbus-RTU foi estabelecida entre o Controlador HEMS e a maioria dos modelos de inversores Haier. Você pode usar a fiação RS485 para conectar os dois dispositivos.
  • Consulte o Manual do Usuário do Inversor Haier para confirmar a localização exata da interface RS485, bem como os parâmetros padrão de fábrica e o método para modificá-los.

Etapa 2 – Estabeleça a conexão correta entre o inversor e o controlador HEMS

  • Com base nos parâmetros da interface RS485 do inversor Haier, conecte o cabo RS485 à interface RS485 correspondente do controlador HEMS.
    (Os parâmetros de interface e o método de configuração do Controlador HEMS podem ser encontrados nos exemplos detalhados abaixo ou no Manual do Usuário e outros materiais.)

Etapa 3 – Insira os parâmetros da interface no aplicativo enjoyelec

  • Após concluir a fiação, ligue os dispositivos. Abra o aplicativo enjoyelec para vincular o dispositivo e insira os parâmetros de interface que correspondem à configuração real.
    (Para obter instruções detalhadas sobre como configurar o aplicativo, consulte o Manual do Usuário.)
  • Após a configuração ser concluída, o inversor Haier será integrado ao sistema HEMS, permitindo que você execute funções como consultar e controlar o dispositivo por meio do aplicativo.

Exemplo

A seguir, apresentamos uma explicação detalhada do processo de integração do inversor ao sistema HEMS, utilizando como exemplo o inversor Haier modelo H1PL-1J6K-EU :

Etapa 1 – Confirme o método de conexão e os parâmetros de interface do inversor ao sistema HEMS.

H1PL-1J6K-EU：

  • A interface de comunicação do Inversor Haier está localizada na parte inferior do dispositivo. Consultando o Manual do Usuário do Inversor, você poderá descobrir que a interface RS485 está localizada da seguinte forma:
  • A definição de pinagem da porta RS485 do inversor é a seguinte: Pino 5 (Azul/Branco) é RS485A; Pino 4 (Azul) é RS485B.

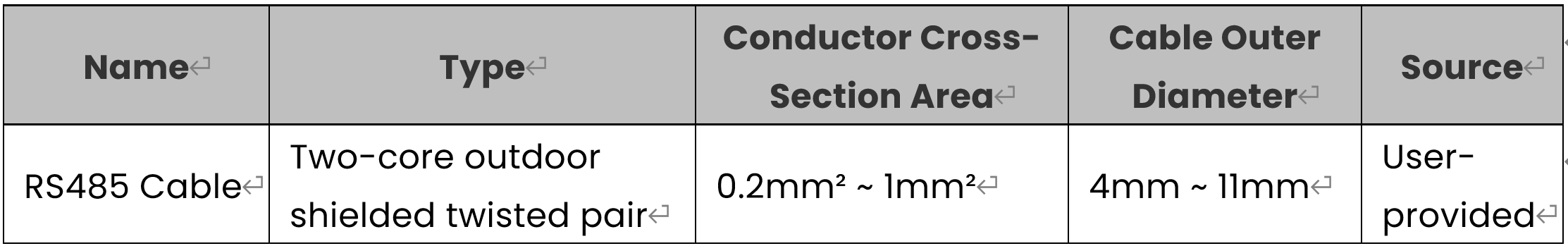

  • O usuário deve preparar um cabo RS485, a extremidade do cabo conectada ao inversor é uma interface RJ45:
  • A taxa de transmissão da porta RS485 no inversor Haier normalmente é definida como 9600 por padrão.
    Se precisar verificar ou modificar parâmetros relevantes, você pode usar o aplicativo Haier Inverter para se conectar ao inversor e, em seguida, acessar a página de configuração do aplicativo para visualizar ou fazer alterações.

Etapa 2 – Estabeleça a conexão correta entre o inversor e o controlador HEMS.

Ao conectar o inversor ao Controlador HEMS via RS485, é essencial garantir que os parâmetros de porta de ambos os dispositivos sejam correspondentes. A localização da porta para o controlador com uma taxa de transmissão de 9600 é mostrada no diagrama:

(Para selecionar uma taxa de transmissão diferente, consulte o manual do usuário para verificação.)

  • Ao fazer a fiação, preste atenção à diferenciação de cores dos cabos A e B para garantir que a sequência de fiação da porta no lado do controlador corresponda corretamente à sequência de portas no lado do inversor.
  • Se for necessária uma porta com taxa de transmissão diferente, você pode consultar o Manual do Usuário para localizar a porta correspondente ou usar o aplicativo Enjoyelec para definir os parâmetros da porta no Controlador.

Etapa 3 – Insira os parâmetros da interface no aplicativo EnjoyElec

Após concluir a conexão física entre o Inversor e o Controlador, os parâmetros relevantes precisam ser configurados no aplicativo Enjoyelec:

  1. No aplicativo, selecione o tipo de dispositivo, a marca e o modelo do dispositivo conectado ao Controlador.
  2. Configure o método de comunicação entre o controlador e o inversor no aplicativo, incluindo o protocolo de comunicação, número da porta física, parâmetros da porta, etc.
  3. Assim que a configuração do parâmetro estiver concluída, envie as informações de configuração para o Controller. O Controller e o subdispositivo começarão a parear e estabelecer uma conexão, permitindo a coleta de dados e o controle do subdispositivo.
