Guia de integração do inversor Solinteg – Modbus RTU

Para garantir que seu inversor possa ser integrado sem problemas ao sistema HEMS, é recomendável seguir os passos abaixo:

Etapa 1 – Confirme o método de conexão e os parâmetros de interface do inversor ao sistema HEMS

  • A comunicação Modbus-RTU foi estabelecida entre o Controlador HEMS e a maioria dos modelos de Inversores Solinteg. Você pode usar a fiação RS485 para conectar os dois dispositivos.
  • Consulte o Manual do Usuário do Inversor Solinteg para confirmar a localização exata da interface RS485, bem como os parâmetros padrão de fábrica e o método para modificá-los.

Etapa 2 – Estabeleça a conexão correta entre o inversor e o controlador HEMS

  • Com base nos parâmetros da interface RS485 do inversor Solinteg, conecte o cabo RS485 à interface RS485 correspondente do controlador HEMS.
    (Os parâmetros de interface e o método de configuração do Controlador HEMS podem ser encontrados nos exemplos detalhados abaixo ou no Manual do Usuário e outros materiais.)

Etapa 3 – Insira os parâmetros da interface no aplicativo enjoyelec

  • Após concluir a fiação, ligue os dispositivos. Abra o aplicativo Enjoyelec para vincular o dispositivo e insira os parâmetros de interface que correspondem à configuração real.
    (Para obter instruções detalhadas sobre como configurar o aplicativo, consulte o Manual do Usuário.)
  • Após a configuração ser concluída, o Solinteg Inverter será integrado ao sistema HEMS, permitindo que você execute funções como consultar e controlar o dispositivo por meio do aplicativo.

Exemplo

A seguir, é fornecida uma explicação detalhada do processo de integração do inversor no sistema HEMS, usando o inversor Solinteg modelo MHT-8K-25 como exemplo:

Etapa 1 – Confirme o método de conexão e os parâmetros de interface do inversor ao sistema HEMS.

MHT-8K-25:

  • A interface de comunicação do Inversor Solinteg está localizada na parte inferior do dispositivo. Consultando o Manual do Usuário do Inversor, você poderá descobrir que a interface de comunicação (COM2) está localizada da seguinte forma:
  • De acordo com o manual do usuário, a porta COM2 marcada como "6" é usada para comunicação RS485. Os pinos 13 e 14 do conector são mostrados no diagrama abaixo:
  • A taxa de transmissão da porta RS485 no inversor Ecactus normalmente é definida como 9600 por padrão.
    Se precisar verificar ou modificar parâmetros relevantes, você pode usar o aplicativo Ecactus Inverter para escanear o código QR próximo ao inversor, conectar-se ao inversor e entrar na página de configuração do aplicativo para visualizar ou fazer alterações.

Etapa 2 – Estabeleça a conexão correta entre o inversor e o controlador HEMS

Ao conectar o inversor ao Controlador HEMS via RS485, é essencial garantir que os parâmetros de porta de ambos os dispositivos sejam correspondentes. A localização da porta para o controlador com uma taxa de transmissão de 9600 é mostrada no diagrama:

(Para selecionar uma taxa de transmissão diferente, consulte o manual do usuário para verificação.)

  • Ao fazer a fiação, preste atenção à diferenciação de cores dos cabos A e B para garantir que a sequência de fiação da porta no lado do controlador corresponda corretamente à sequência de portas no lado do inversor.
  • Se for necessária uma porta com taxa de transmissão diferente, você pode consultar o Manual do Usuário para localizar a porta correspondente ou usar o aplicativo Enjoyelec para definir os parâmetros da porta no Controlador.

Etapa 3 – Insira os parâmetros da interface no aplicativo EnjoyElec

Após concluir a conexão física entre o Inversor e o Controlador, os parâmetros relevantes precisam ser configurados no aplicativo Enjoyelec:

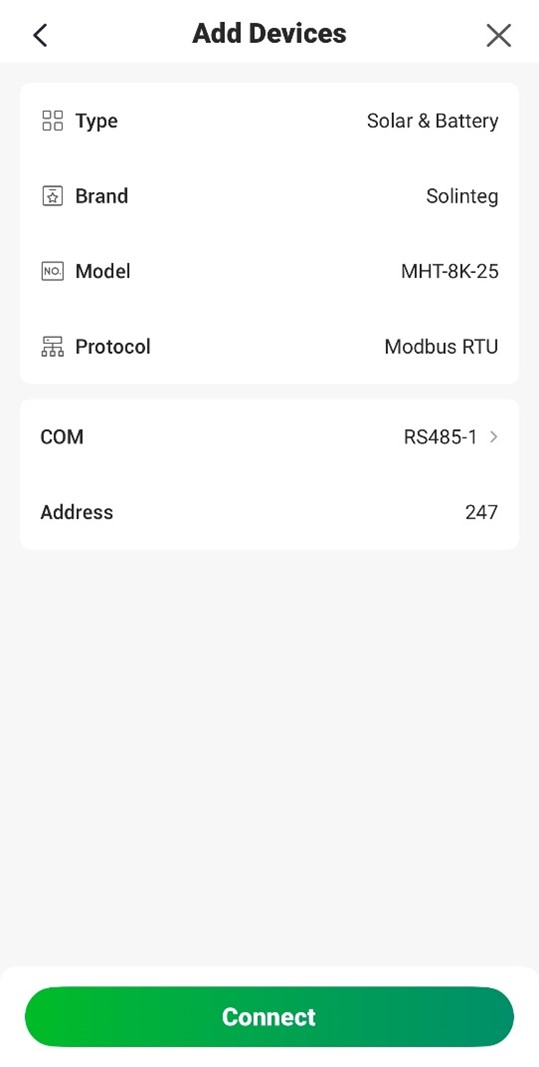

  1. No aplicativo, selecione o tipo de dispositivo, a marca e o modelo do dispositivo conectado ao Controlador.
  2. Configure o método de comunicação entre o controlador e o inversor no aplicativo, incluindo o protocolo de comunicação, número da porta física, parâmetros da porta, etc.

3. Após a conclusão da configuração dos parâmetros, envie as informações de configuração para o Controlador. O Controlador e o subdispositivo iniciarão o pareamento e estabelecerão uma conexão, permitindo a coleta de dados e o controle do subdispositivo.
